性能
性能/管理
本公司使用下列測試方法來觀察AMALPHA的接合狀態。
- 抗壓抗剪強度測試
- 垂直抗拉強度測試
- 氣密測試（氦氣測漏測試、浸水氣密測試）
評估用試片形狀

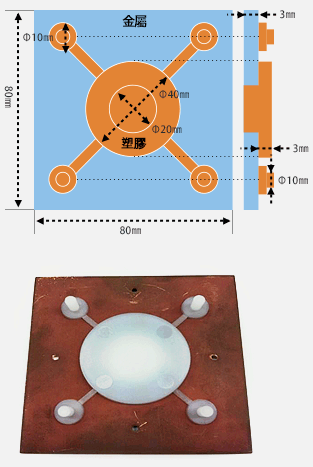

抗壓抗剪強度暨氣密性測試用樣品

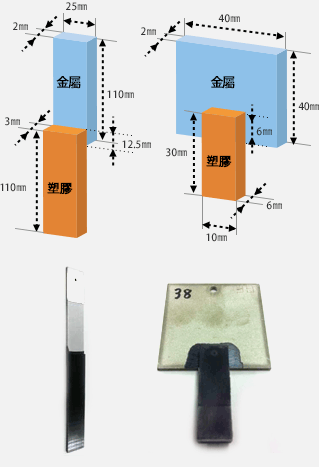

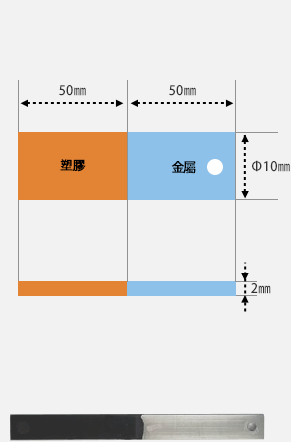

抗拉抗剪測試暨抗壓抗剪測試用樣品
氣密性測試用樣品

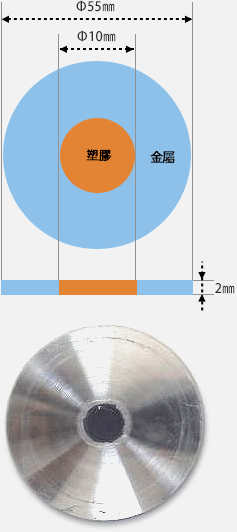

抗拉測試用樣品
測量裝置

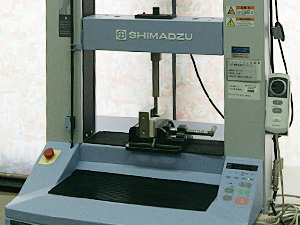

Autograph電子萬能試驗機（測量接合強度）

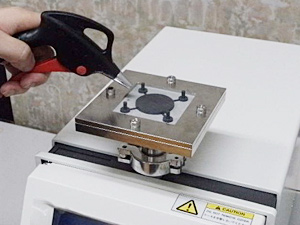

氦氣測漏儀

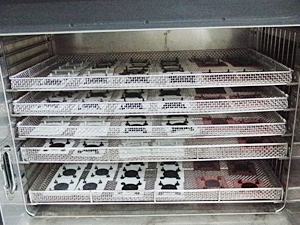

熱循環測試裝置

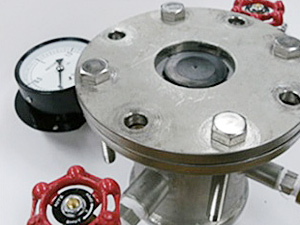

浸水氣密測試用治具
測量方法
抗壓抗剪強度

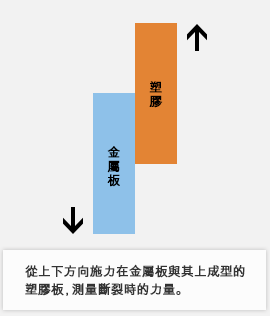

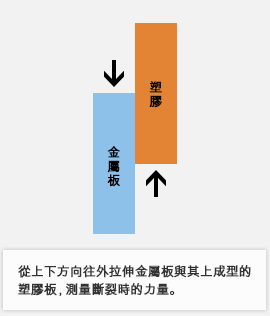

抗拉抗剪強度

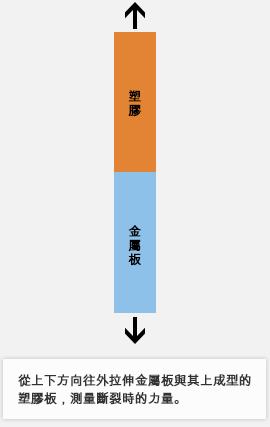

垂直抗拉強度

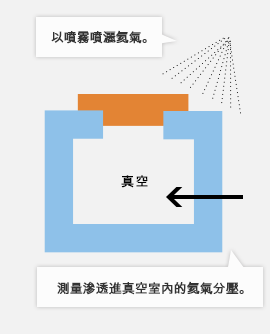

氦氣測漏測試

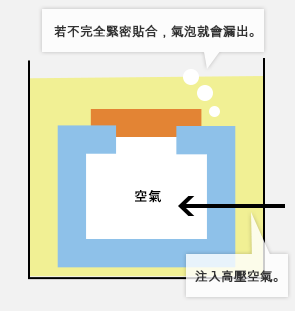

浸水氣密測試
強度測試結果（抗壓抗剪）
| 金屬 | 塑膠 | 接合強度 |
|---|---|---|
| A5052 | PPS | 41.7MPa |
| C1100 | PPS | 36.8MPa |
| SUS304 | PPS | 40.9MPa |
氣密測試結果（氦氣測漏）
| Al | SUS | Cu | |
|---|---|---|---|
| PPS | ○ | ○ | ○ |
| PA6 | ○ | ○ | ○ |
| PA66 | ○ | ○ | ○ |
| 苯酚樹脂 | ○ | ○ | ○ |
| 環氧樹脂 | ○ | ○ | ○ |
- ○：氦氣測漏測試 1.0×10-10Pa・m3/sec以下（測漏的檢測極限值以下）
這些測試中的斷裂狀態全是塑膠被破壞，也就是所測量到的為塑膠強度。塑膠和金屬界面接合強度的真正數值，預測比上述的數值還高。
此外，抗拉強度試驗中，是在塑膠的內部斷裂，因此數值為30MPa左右。

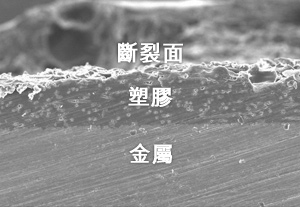

塑膠斷裂面SEM
x100 100μm以SEM觀察斷裂樣品的塑膠和金屬接合界面，可知界面的接合仍維持完整。
